USB接続SPI/I2Cアナライザ REX-USB62

メーカー価格 129,800円(税込) 14%引き 18,770円引き
価格

111,030円 (税込)

ポイント 11,103ポイント 10% (11,103円相当)

パソコンでSPI/I2Cバスをモニタリング!USB2.0接続のアナライザシステム  詳細

この商品のキャンペーン

ショッピングローン36回まで無金利 月々3,000円からシミュレーション

paidy 3・6・12回あと払い分割手数料無料 詳細

  • USB接続SPI/I2Cアナライザ REX-USB62_1
  • USB接続SPI/I2Cアナライザ REX-USB62_2
  • USB接続SPI/I2Cアナライザ REX-USB62_3
  • USB接続SPI/I2Cアナライザ REX-USB62_4
  • USB接続SPI/I2Cアナライザ REX-USB62_5
  • USB接続SPI/I2Cアナライザ REX-USB62_1
  • USB接続SPI/I2Cアナライザ REX-USB62_2
  • USB接続SPI/I2Cアナライザ REX-USB62_3
  • USB接続SPI/I2Cアナライザ REX-USB62_4
  • USB接続SPI/I2Cアナライザ REX-USB62_5

閉じる

送料について

送料当社負担(一部対象外あり)

ネットショップ「ビックカメラ.com」限定のサービスです。ビックカメラ店舗では実施しておりません。

一部の離島・山間部地域は、別途送料が発生する場合があります。

ビック酒販お取り扱い商品は5,500円(税込)以上ご購入で送料当社負担となります。

一部、送料当社負担対象外商品がございます。

送料当社負担対象外商品は、商品一品ごとに個別送料が発生します。

送料当社負担対象外商品の送料は商品ごとに異なります。詳しくは商品ページをご確認ください。

一部、メーカー直送品は別途送料がかかります。

送料当社負担は予告なく取りやめることがございます。

閉じる

送料無料、

入荷次第出荷

約2〜3週間で出荷予定

数量

店舗に取り置く(在庫・展示一覧)

その他DOS/Vパーツ  人気売れ筋ランキングを見る

商品について

商品スペック

仕様1 Windows 10/8.1/8/7/Vista SP1/XP SP3以降 ※32ビット/64ビット両対応
仕様2 SPI/I2Cバス上のデータをキャプチャ
アナライザモード:トランザクション・タイミングを表示
モニタモード:フリーランキャプチャと表示が可能

基本情報

商品名 USB接続SPI/I2Cアナライザ REX-USB62
型番 REXUSB62
メーカー ラトックシステム|RATOC Systemsメーカーサイトへ
商品コード 7720918
メーカー希望小売価格 129,800円(税込)
メーカー発売日 2010年01月15日
メーカー保証年数 1年

商品の特徴

パソコンでSPI/I2Cバスをモニタリング!USB2.0接続のアナライザシステム

REX-USB62は、SPIバスまたはI2Cバスを経由しておこなわれる、ホストとデバイス間の通信をパソコンでアナライズするための機器とアプリケーションのセットです。本製品をUSBポートに接続し、添付のアプリケーションを起動すると、パソコンでSPI/I2C通信をアナライズすることができます。

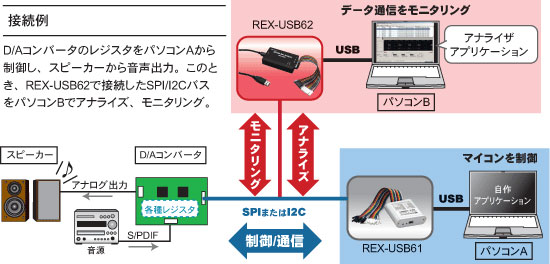

パソコンがSPI/I2Cアナライザに

パソコンがSPI/I2Cアナライザに

REX-USB62は、SPIバスまたはI2Cバスを経由しておこなわれる、ホストとデバイス間の通信をパソコンでアナライズするための機器とアプリケーションのセットです。本製品をUSBポートに接続し、添付のアプリケーションを起動すると、パソコンでSPI/I2C通信をアナライズすることができます。
ラトックシステム製SPI/I2Cプロトコルエミュレーター REX-USB61と組み合わせることにより、SPI/I2Cデバイス制御とアナライズ機能を備えた開発環境を、パソコンで手軽に構築できます。

USBポートに簡単接続

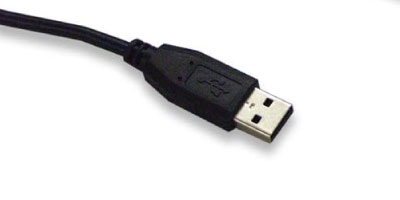

USBポートに簡単接続

パソコンのUSB2.0/USB3.0ポートに簡単接続。
※USB1.1、Full Speedに接続した場合は動作しません。

SPI/I2Cバス上のデータをキャプチャ

SPI/I2Cバス上のデータをキャプチャ

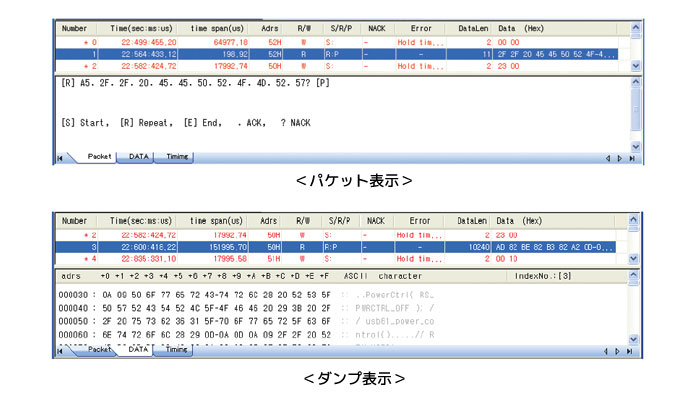

SPI/I2Cバス上のキャプチャデータは、添付のアナライザアプリケーションで表示します。
■ダンプ表示機能
SPIでは、MOSIとMISOのダンプ表示が可能。 I2Cでは、Start/Stop/ACK/NACKパケット表示とデータのみを表示するダンプ表示が可能です。
■ワンショットキャプチャ機能
バッファがいっぱいになったら自動的にキャプチャを停止し、解析・表示をおこないます。
■ファイル保存機能
バッファのキャプチャデータを、ファイルに保存します。
■データ検索機能
キャプチャしたデータ内から、最大8バイトまでの連続データを検索します。I2Cでは、デバイスアドレスやNACKの検索も可能です。
■外部トリガによるキャプチャスタート機能
トリガイン信号線(TRGIN0〜4)がユーザー指定のパターンになった時、キャプチャを開始します。
(指定例)被測定機器の電源がHigh、GPIOのある端子がLowになったとき
■表示フィルタ機能(I2Cのみ)
デバイスアドレスやサブアドレス、Read/Writeでフィルタをかけて、指定した方向の通信データのみを表示します。

アナライザモード:トランザクション・タイミングを表示

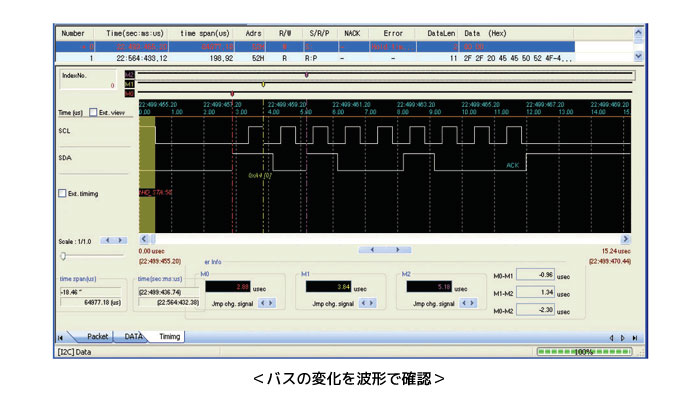

アナライザモード:トランザクション・<mark class=classngword><mark class=classngword><mark class=classngword>タイ</mark></mark></mark>ミングを表示

本製品では、モニタモードとアナライザモードの2つのモードを用意。使用したい機能によってモードを使い分けます。モードの切替は、添付のソフトウェア「モード切替ツール」で簡単におこなえます。
アナライザモードでは、SPI/I2Cバス上のデータを、指定した周波数でサンプリングします。トランザクション単位の波形表示したり、I2C通信でタイミングのチェックをする場合に指定します。
<アナライザモード独自の機能>
■対応周波数はI2Cバス最大4MHz、SPIバス最大16MHz
I2Cバスでは、バススピード最大4MHzのアナライズが可能です。SPIバスでは、最大16MHzのアナライズが可能です。
■トランザクション単位のサンプリング波形を表示
SPIまたはI2Cバス上のデータを最大50MHzでサンプリングし、クロックやデータラインを波形表示することができます。サンプリング周波数は、10MHz/20MHZ/50MHzから選択可能。トランザクション単位で3ポイントまでの時間測定が可能です。
■I2Cバスライン・タイミングのチェック機能を搭載
I2Cバスの規定、またはユーザが指定したタイミングから逸脱しているデバイスを検出することができます。

モニタモード:フリーランキャプチャと表示が可能

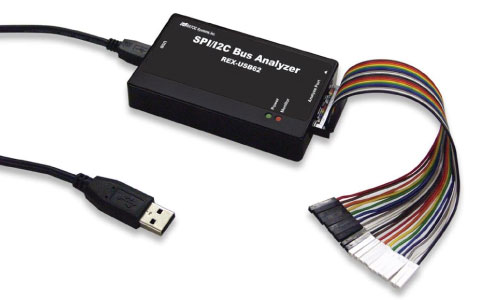

モニタモード:フリーランキャプチャと表示が可能

モニタモードでは、SPI/I2Cバス上のデータを、ハードウェアデコードします。このモードでは、リングバッファを使用した、フリーランキャプチャがおこなえます。
<モニタモード独自の機能>
■対応周波数はI2Cバス最大1MHz、SPIバス最大24MHz
I2Cバスでは、バススピード最大1MHzのモニタが可能です(HSには対応していません)。SPIバスでは、最大24MHzのモニタが可能です。
■フリーランキャプチャとリアルタイム表示
キャプチャ開始のボタンをクリックすると、SPI/I2Cバスをキャプチャしながら、画面上にリアルタイムで表示をおこないます。ユーザーがキャプチャを停止するまでデータの取り込みと表示をおこない、バッファがいっぱいになると取り込まれたデータは古い順に上書きされます。
■トリガキャプチャ開始機能
SPI通信では、キャプチャスタートにデータ(最大8バイト)を指定できます。I2C通信では、デバイスアドレス、サブアドレス、データ(最大8バイト)、NACKのいずれか、またはそれらを組み合わせて指定できます。

最大100mAの電源出力、1.8V〜5Vの電源入力に対応

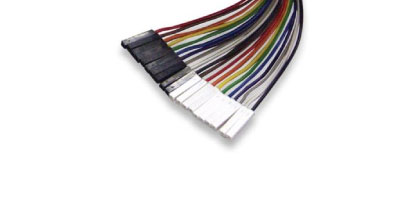

最大100mAの電源出力、1.8V〜5Vの電源入力に対応

【最大100mAの電源出力が可能】
本製品からデバイスへ、最大100mAまでの電源供給が可能。電圧は、1.8V、2.5V、3.3V、5.0Vに対応。単体で動作するデバイスなど、ホスト側で電源を用意できない時に便利です。
【1.8V〜5Vの電源入力に対応】
デバイスから入力される電圧に応じて、インターフェイス電源を1.8V〜5Vの間で変更できます。基板上にデバイスが実装された環境で、基板の電圧に合わせてバスをモニタする時に便利です。

USBバスパワー駆動

USBバスパワー駆動

本製品は、USBポートからのバスパワーで動作。ACアダプタを接続する必要はありません。

有害6物質不使用

有害6物質不使用

REX-USB62は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。
