SPI/I2Cプロトコルエミュレーター

メーカー価格 23,980円（税込） 20％引き 4,810円引き
価格	19,170円（税込）
ポイント	1,917ポイント（10%）（1,917円相当）

パソコンのUSBポートからSPI/I2Cバス搭載デバイスを直接制御　詳細

この商品のキャンペーン

ショッピングローン無金利キャンペーン実施中シミュレーション
paidy 3・6・12回あと払い分割手数料無料詳細

閉じる

送料について

送料当社負担（一部対象外あり)

ネットショップ「ビックカメラ.com」限定のサービスです。ビックカメラ店舗では実施しておりません。

一部の離島・山間部地域は、別途送料が発生する場合があります。

ビック酒販お取り扱い商品は5,500円（税込）以上ご購入で送料当社負担となります。

一部、送料当社負担対象外商品がございます。

送料当社負担対象外商品は、商品一品ごとに個別送料が発生します。

送料当社負担対象外商品の送料は商品ごとに異なります。詳しくは商品ページをご確認ください。

一部、メーカー直送品は別途送料がかかります。

送料当社負担は予告なく取りやめることがございます。

閉じる

送料無料、

入荷次第出荷

約２～３週間で出荷予定

お届け先を変更する

数量

個

店舗に取り置く（在庫・展示一覧）

その他DOS/Vパーツ人気売れ筋ランキングを見る

商品について

商品スペック
商品の特徴
商品レビュー

商品スペック

仕様	■本体サイズ：本体部幅×高さ×奥行き（mm）：約75×18×57 ■本体重量：約60g ■バスインタフェース：USB2.0 Full Speed ■デバイスへの電源供給：3.3V/5.0V (max100mA) ■インターフェイス電源：REX-USB61から供給時：3.3V/5.0V　外部に駆動電源を持つ場合：1.8V～5.0V（任意） ■消費電流：100mA

基本情報

商品名	SPI/I2Cプロトコルエミュレーター
型番	REXUSB61
メーカー	ラトックシステム｜RATOC Systems （メーカーサイトへ）
商品コード	3381111
メーカー希望小売価格	23,980円（税込）

詳しくは以下のサイトもご確認ください。
メーカーサイトで仕様を確認する

商品の特徴

■SPI/I2C 両対応のUSB接続アダプタ

■SPIモードはマスター対応

■I2Cモードはマスター・スレーブ対応

■デバイスおよび本製品への電源供給可能

■ハウジング付ばら線ケーブル添付

■SPI/I2C制御ユーティリティ添付

■スクリプトによる自動制御が可能

■アプリケーション開発を支援するライブラリ添付

■有害6物質不使用

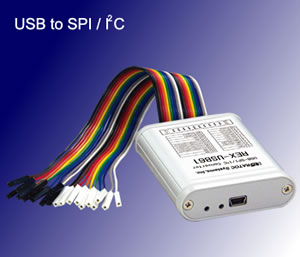

SPI/I2C 両対応のUSB接続アダプタ

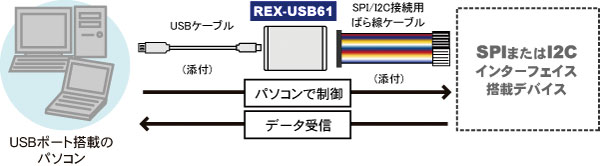

REX-USB61は、電気・電子機器の半導体デバイス間通信で主に使用されている SPI/I2CバスをUSBに変換し、パソコンに直接接続するアダプタです。ファームウェア書き込み作業や細かなパラメーター設定などがパソコン上から簡単に制御できるようになり、開発およびデバッグ作業の効率を上げることができます。

SPIとI2Cの動作モード切り替えや制御は、ダウンロード提供のユーティリティまたはライブラリを利用したアプリケーションでおこないます。

※本製品は、パソコン1台につき1台のみ接続可能です。複数台接続する場合は、REX-USB61mk2を使用する必要があります。

■マイコンのプログラム設計をスムーズに

マイコンからの制御でデバイスがどのような動作をするかを、事前に把握しておくことで、プログラミング設計を省力化できます。

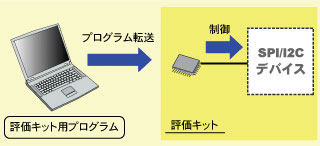

■複数の評価キットによるプログラミングをREX-USB61に集約（評価キットの場合）

評価の都度、評価キット用のプログラムを作成し、転送します。SPI/I2Cデバイスが複数ある場合は、それぞれの評価キットに対応したプログラムを用意する必要があります。

■複数の評価キットによるプログラミングをREX-USB61に集約（REX-USB61シリーズの場合）

WindowsPCで、REX-USB61用のプログラムを作成し、実行評価します。評価するSPI/I2Cデバイスが異なっても、プログラム手法の変更はなく、工数の削減につながります。

SPIモードはマスタに対応

SPIモードでは、マスターモードに対応。スレーブの選択や任意データの送信、スレーブから受信したデータの表示が可能です。最大周波数は12MHz、スレーブ選択用I/Oポート（出力のみ）を4ポート搭載しています。

I2Cモードはマスタ/スレーブ対応

I2Cモードでは、マスターモードとスレーブモードの両方に対応。マスターモードでは、特定のアドレスに対して任意のデータを送信したり、スレーブから受信したデータを表示することが可能です。スレーブモードでは、自己アドレスに受信したデータの表示、受信したデータをマスターに送信することができます。 100KHz、400KHz、1MHｚ（5Vのみ）の周波数（SCL）に対応しています。

※I2Cスレーブモードは、10bitアドレスに未対応です。
※クロックストレッチには未対応です。

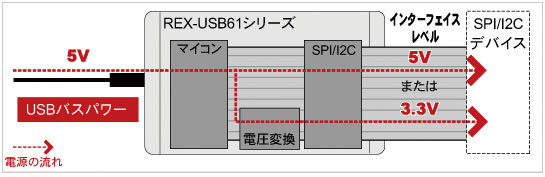

デバイスへの電源供給可能（3.3Vまたは5V）

REX-USB61からデバイスへ、インターフェイスレベル3.3Vまたは5Vの電源供給が可能（供給電流は100mA以下）。ユーティリティまたはライブラリを利用したアプリケーションにておこないます。

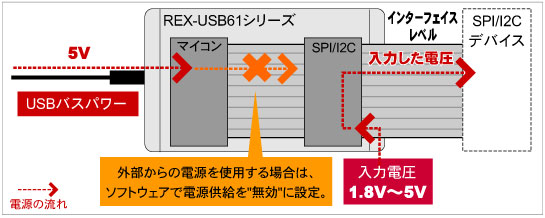

本製品への電源供給可能（1.8V～5V対応）

外部から電源端子に電圧を入力することで、SPI/I2C/スレーブ選択ポート/パラレルアウトポートのインターフェイスレベルを1.8V～5Vに対応させることができます。デバイスからREX-USB61への電源供給は、ユーティリティまたはアプリケーションで電源供給を無効に設定します。

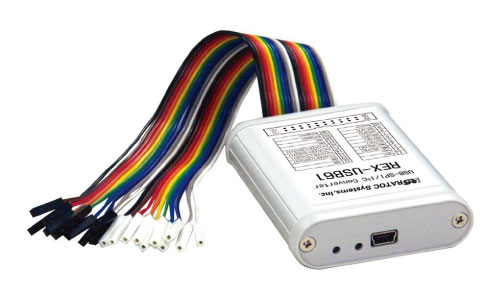

ハウジング付ばら線ケーブル添付

本製品には、SPI用とI2C用の配線を装備したばら線ケーブルを標準添付。色分けされたケーブルとハウジングの組み合わせで、ピン番号を把握できます。試作基板や各種エバレーション基板に実装される2.54mmピッチのピンヘッダに、直接装着することが可能です。

ユーティリティやライブラリを提供

【SPI/I2C制御ユーティリティ提供】
SPI/I2CおよびGPO（ポート出力）の制御がおこなえる、SPI/I2C制御ユーティリティをダウンロード提供。SPI/I2Cのモード切替ほか、データの送受信やモニタリング、設定ファイル（BINファイル）の保存、ログファイル（CSVファイル）の保存が可能です。

【スクリプトによる自動制御が可能】
スクリプトを記述することで、接続機器への自動制御が可能です。

【アプリケーション開発を支援するライブラリ提供】
本製品には、Visual C++/Visual C#/VB用APIライブラリとサンプルプログラムをダウンロード提供。アプリケーション作成により、独自の仕様で電源供給やモードの切り替え、バスの周波数などを制御することができます。

有害6物質不使用

REX-USB61は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害６物質を使用していない、環境と人にやさしい製品です。

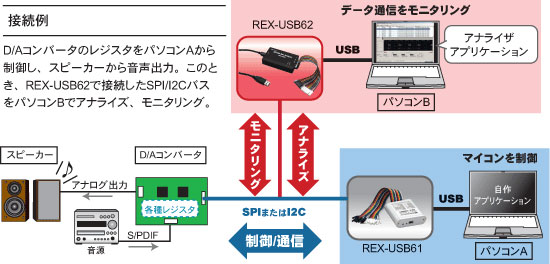

別売にてUSB接続SPI/I2Cアナライザ提供

ラトックシステム製USB-SPI/I2Cアナライザ REX-USB62と組み合わせることにより、SPI/I2Cデバイス制御とアナライズ機能を備えた開発環境を、パソコンで手軽に構築できます。
